16-75 mm PVC-spiraalbuis-extrusielijn

Lijn voor het extruderen van PVC-spiraalbuizen van 16 tot 75 mm

Inleiding

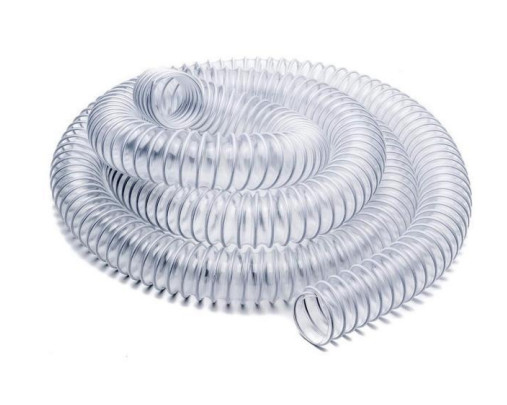

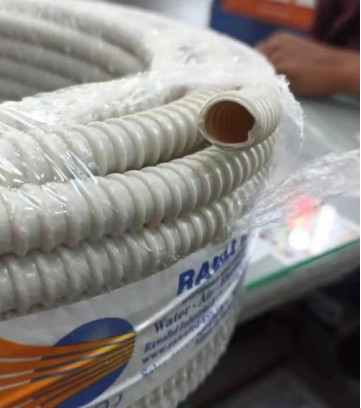

PVC-spiraalpijp is veel gebruikt in de landen van het Midden-Oosten.De lijn bestaat uit een 50/28 enkelskroef extruder en een 55/30 enkelskroef extruder.Het heeft een vormende eenheid die de spiraal op de belangrijkste geëxtrudeerde plastic stroom vormt.Het water koelbad is uitgerust met 6-8 sproeiers die sproeien water op de stroomNa voldoende afkoeling wordt de spiraalpijp in de roterende eenheid gewikkeld, zodat de spiraalvorm verder gevormd kan worden.

Productgegevens

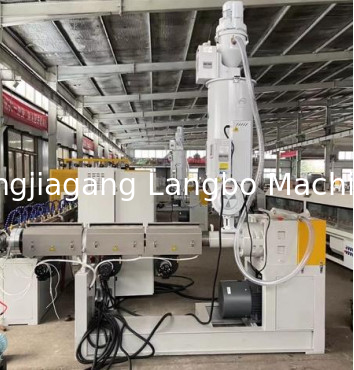

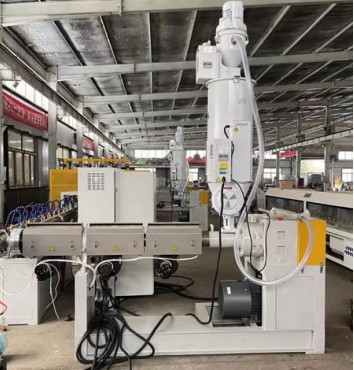

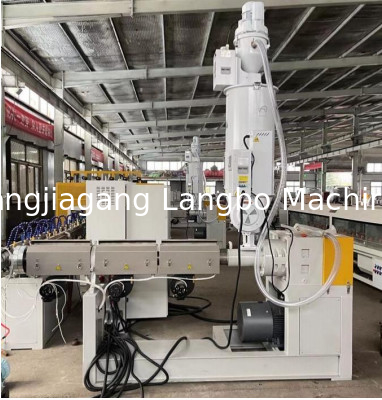

50/28 extruder met één schroef

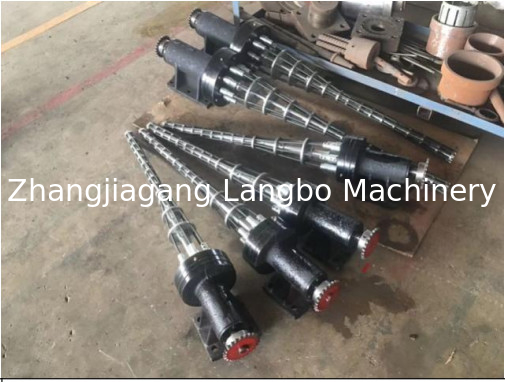

De schroefdiameter is 50 mm. Schroeflengte en diameter (L/D) is 28:1De motor wordt aangedreven door een ABB-omvormer met een vermogen van 22 kW. De maximale uitstoot is 0-55 kg/uur.

55/30 extruder met één schroef

De schroefdiameter is 55 mm. Schroeflengte en diameter (L/D) is 30:1De motor wordt aangedreven door een ABB-omvormer met een vermogen van 15 kW. De maximale kracht is 0-60 kg/uur.

met een breedte van niet meer dan 15 mm

Het materiaal van de carrosserie is: 45# gesmeed staal.

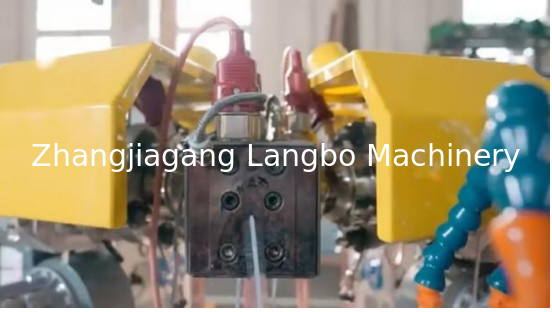

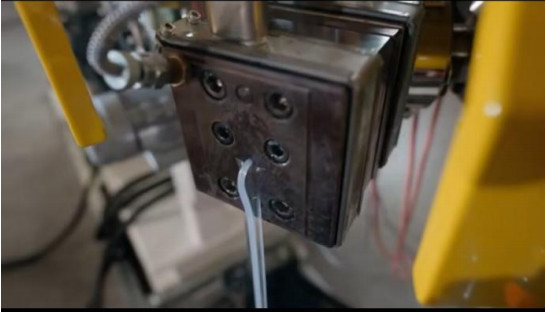

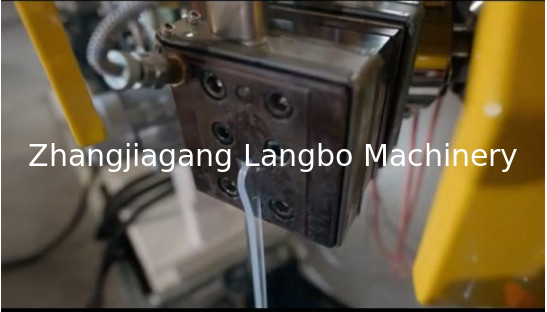

Vormingseenheid:

De motor is AC 2,2kW aangedreven door ABB-omvormer. De vormingssnelheid is 0-3m/min. De snelheid wordt geregeld door omvormer.

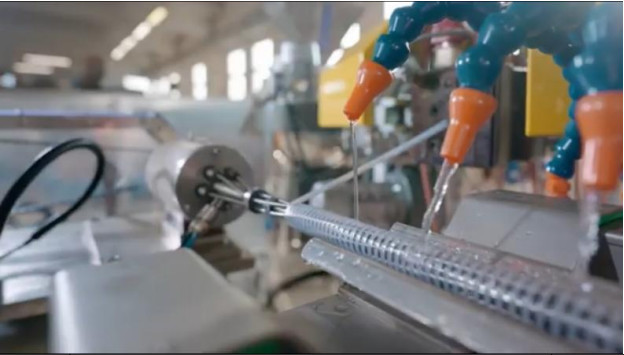

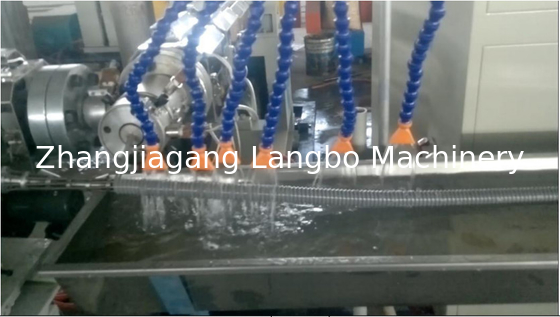

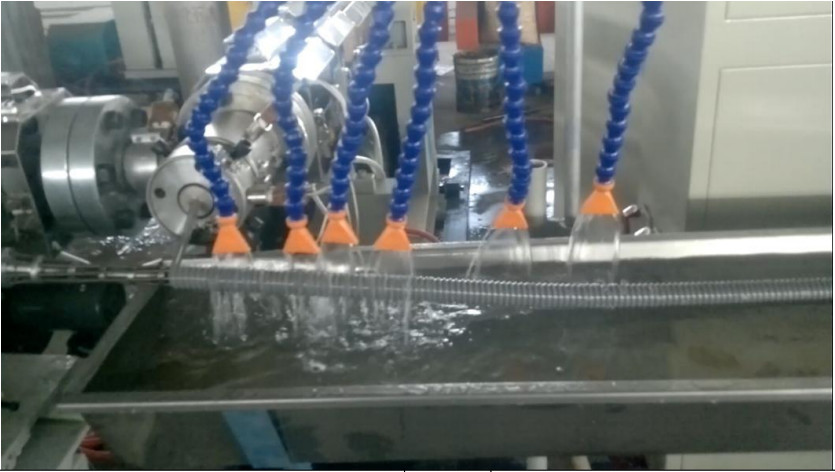

Waterkoelbad

De lengte van het waterkoelbad is 32000 mm. Het materiaal is roestvrij staal.

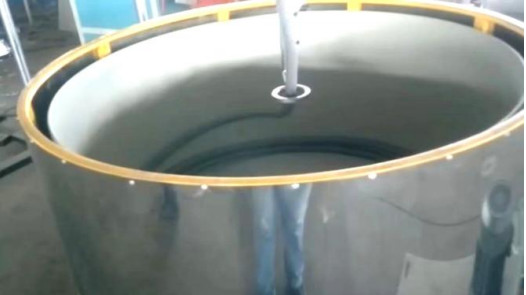

Wikkelingseenheid

Het materiaal voor het binnenste oppervlak van de wingding-eenheid is roestvrij staal.
