PE 5001200mm HDPE Pijpproductielijn met swarfless snijder

Productielijn voor HDPE-buizen van 500-1200 mm

Gehele lijnconfiguratie I

Gehele lijnconfiguratie II

Technische kenmerken-- MAIN MACHINE

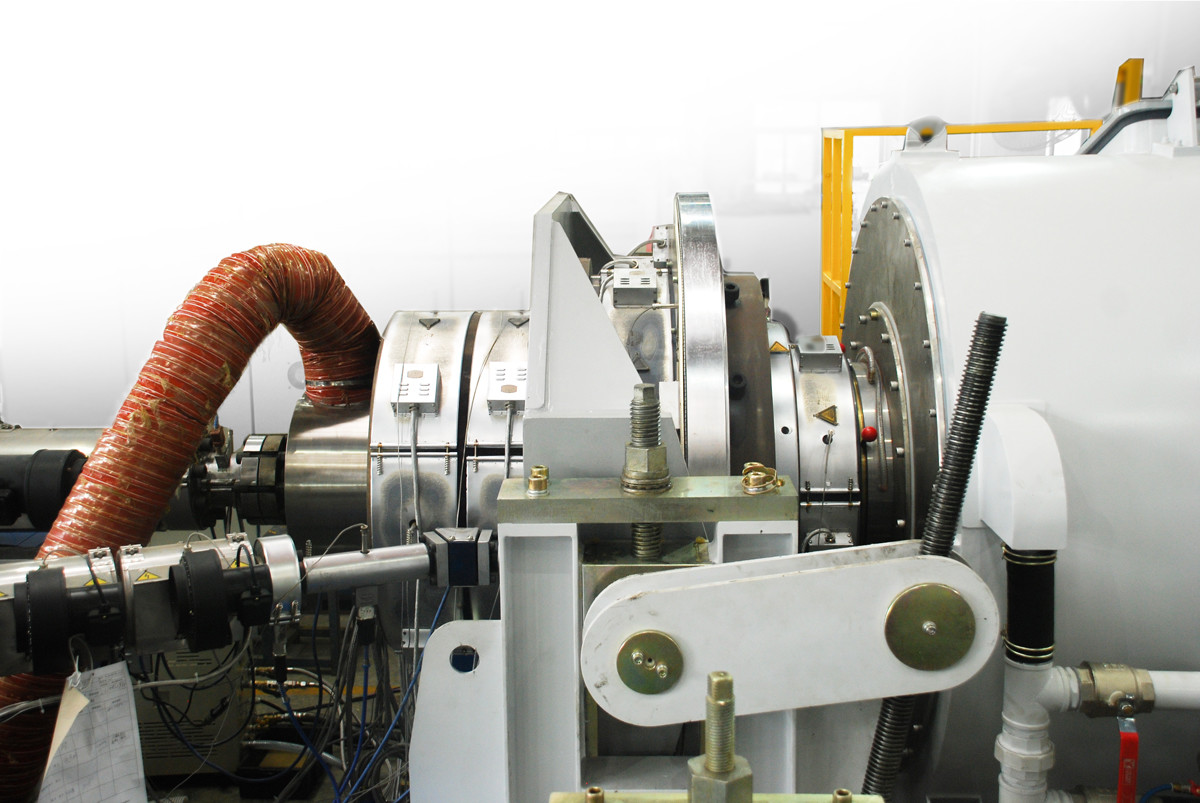

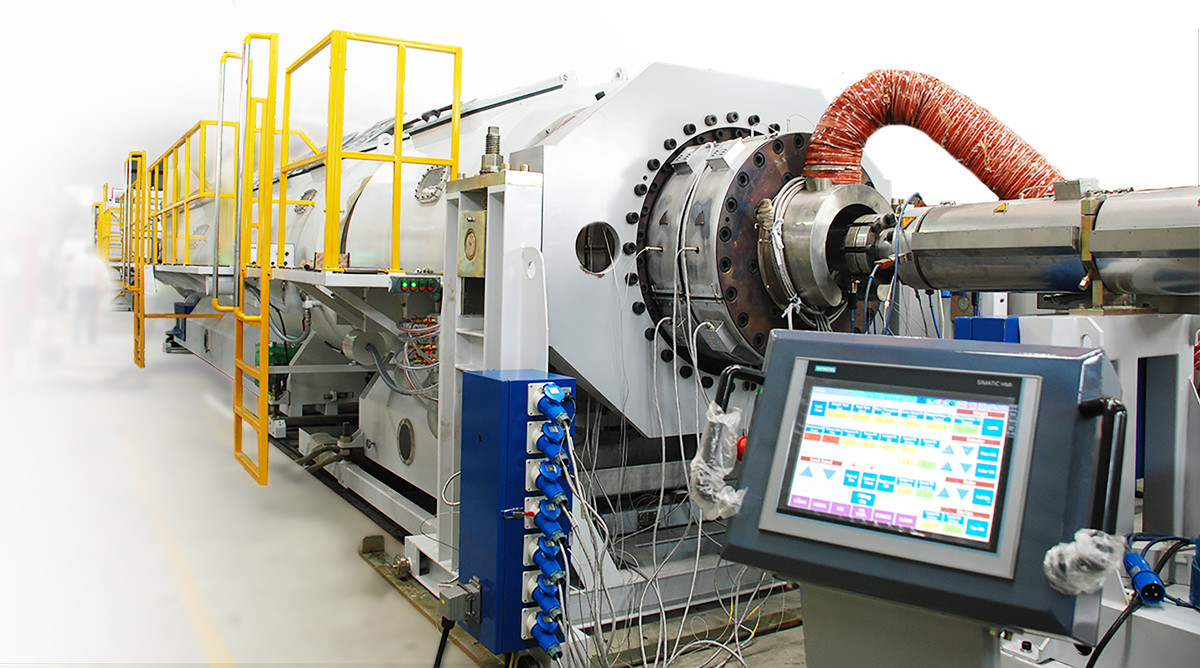

Extruder

Uitgerust met 40D serie high efficiency single screw extruder, high efficient,stable,and excellent handling;

LBS100-40D extrusievermogen tot 1200 kg/h,geoptimaliseerde schroefstructuur waardoor het materiaal plastisch en goed gemengd wordt en de mechanische energie redelijk in warmte-energie wordt omgezet,de uitslag is lineair en stabiel;

Gebruik een hoog efficiënte omvormermotor, de efficiëntie is tot 95,1%;

Geïmporteerde verticale precisie reducer,zwijgzaam, zeer efficiënt, adopteren SKF lager, Japan olie zegel;

Precieze geïntegreerde zwaartepuntsysteem om de uitgang van de extruder in realtime te controleren, u kunt de uitgangsregeling of de gewichtsregeling kiezen om de schommelingen van de gewichtswaarde te verminderen,het is handig voor het instellen van het productieprocesVermindert de productiekosten.

Gebruik PROFINET bus communicatie controle, uitgerust met 12 ̊ kleuren touchscreen, knop iconified, intuïtief en gemakkelijk te begrijpen.

De hele lijn is voorzien van een Weitu PS hoge kast, sterke elektriciteit en zwakke elektriciteit gescheiden, vermindert interferentie, de bovenste uitlaatgassen en industriële airconditioning worden samen gebruikt,Koelend effect is goed.;

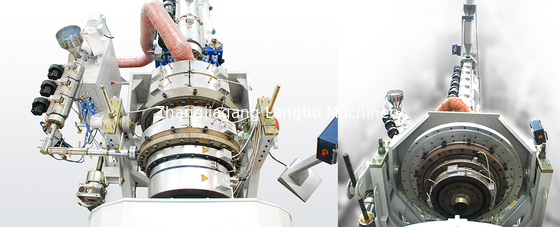

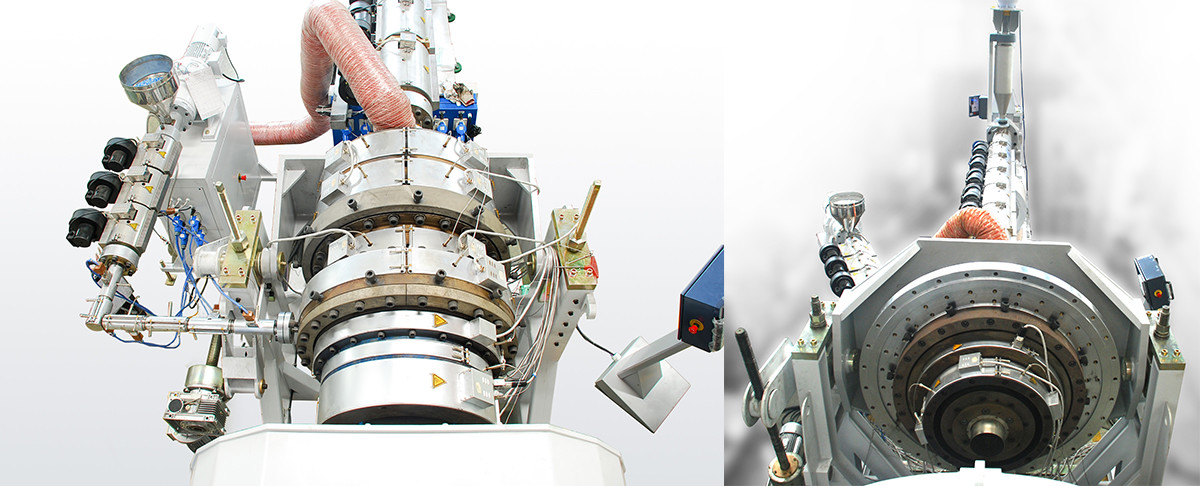

Doodkop.

De matrijs is gemaakt van een spiraalvormige vorm om het las spoor te elimineren;

Met een luchtafzuigapparaat met variabele frequentie kan het de koeling van de binnenwand van de buis versnellen en de koelduur verkleinen;

Kan voldoen aan de productievereisten van ODØ500-Ø1200 PN0,6~ PN1,6 buizen.

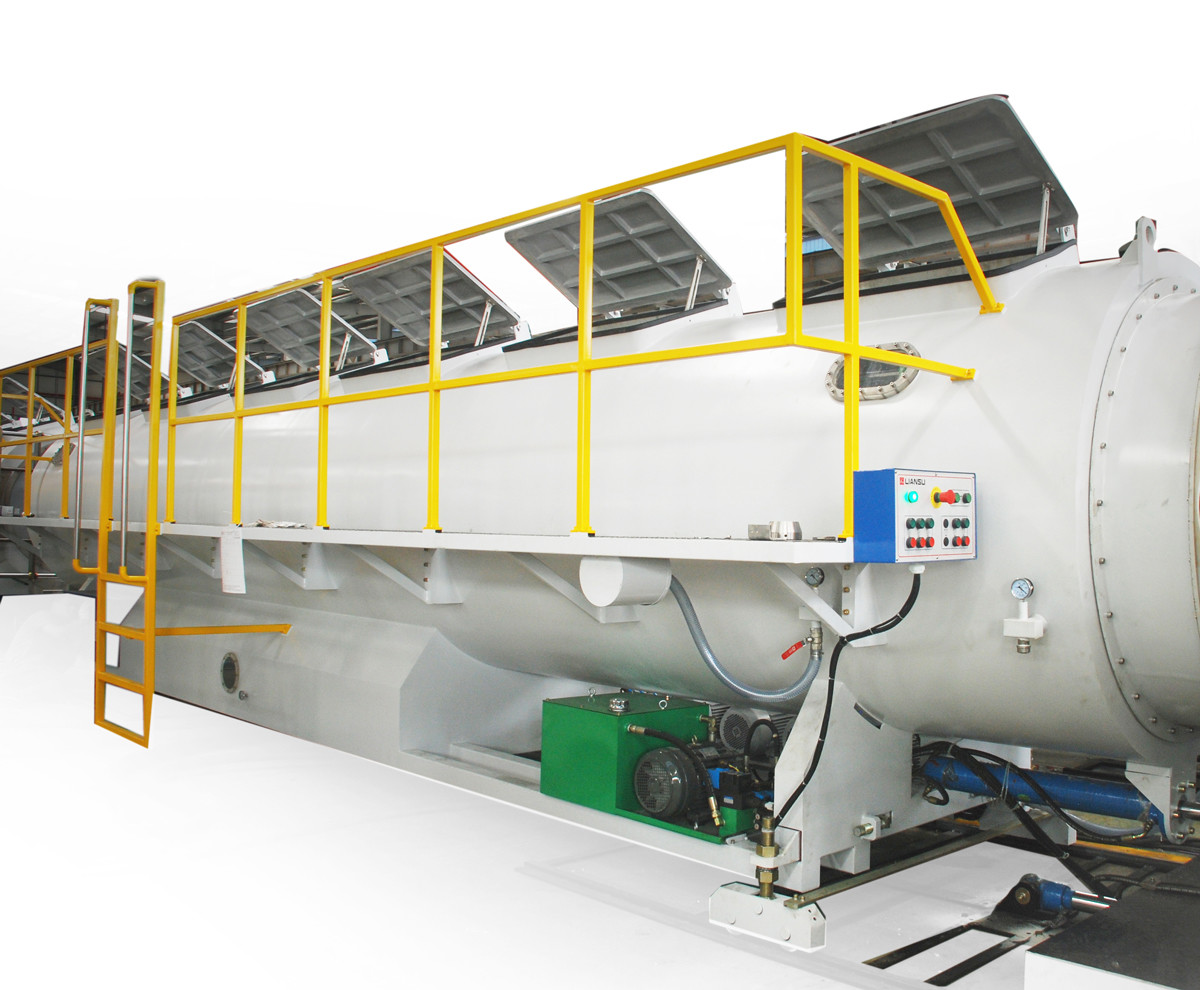

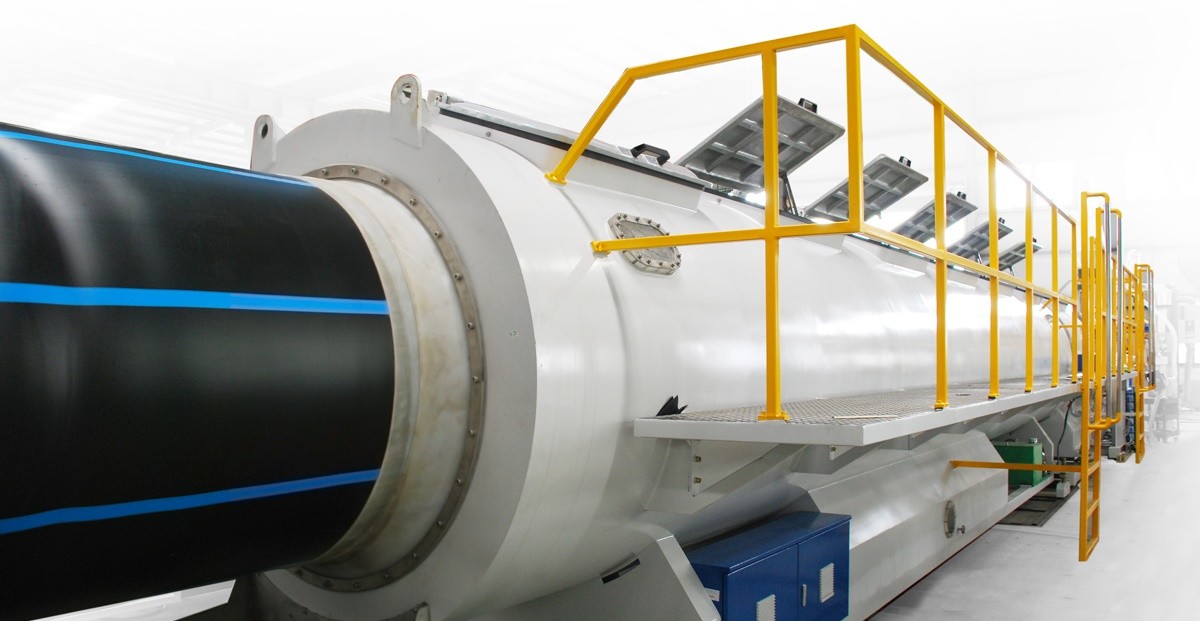

Vacuümtank

Vacuüm tank neemt plan van 2+10M,2m en 10m tank lichaam kan snel elektrisch verbonden en gescheiden,is handig om de kwaliteit van de buizen te observeren voor het gieten,en het verminderen van het materiaal afval;

Het vacuümgedeelte heeft een dubbele kamerstructuur en de buis wordt snel gevormd om het koelefficiënt te verbeteren.

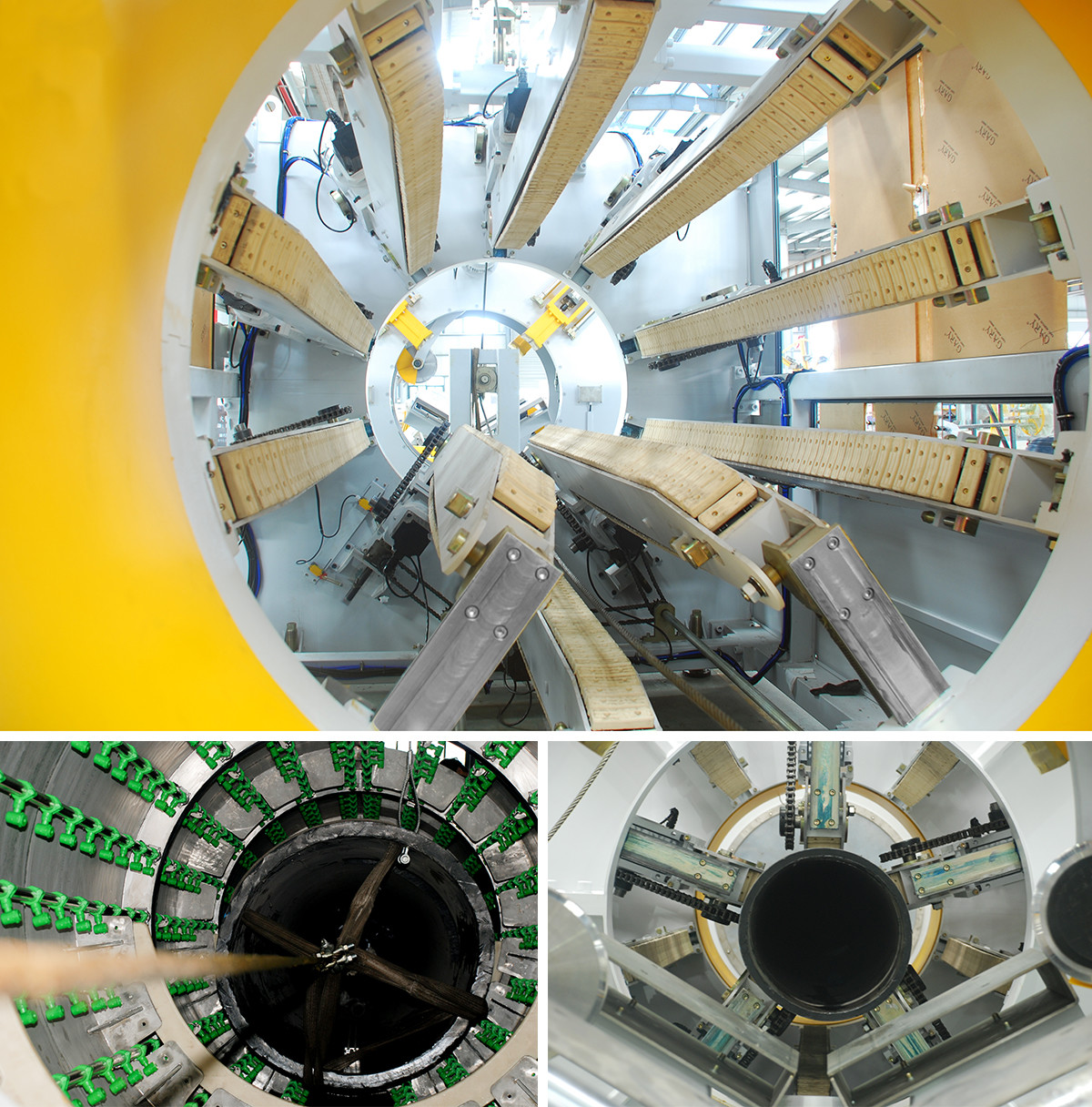

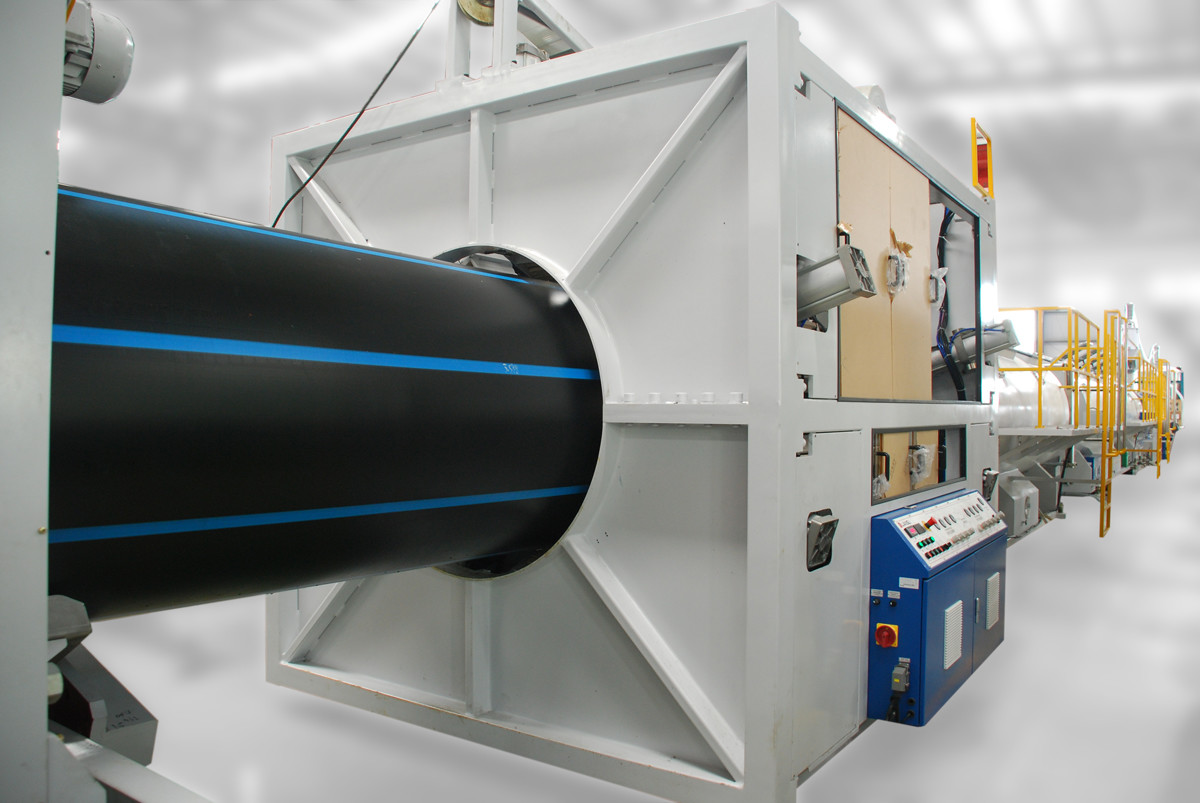

Verwijderingsmachine

Er is een 10-crawler-track-haul-off-eenheid, met een buisdiameter van 500-1200 mm.

Meer dan 30 keer snelheidsregeling bereik, neemt Liansu zelfgemaakte onafhankelijke servomotor, "één bestuurder aandrijft meer motoren" type synchrone servomotor snelheidsregeling plan,om de stabiliteit van een lage rotatiesnelheid en een adequaat koppel te garanderen (garantie voor de snelle vorming van grote diameter),hoogdrukpijp);Configureer een voortrekkingsapparaat om de voorbereidings- en arbeidskosten te verlagen.

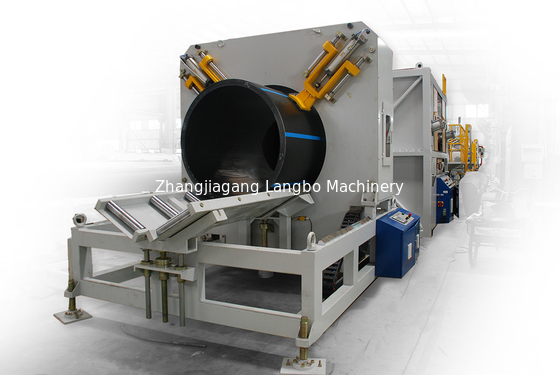

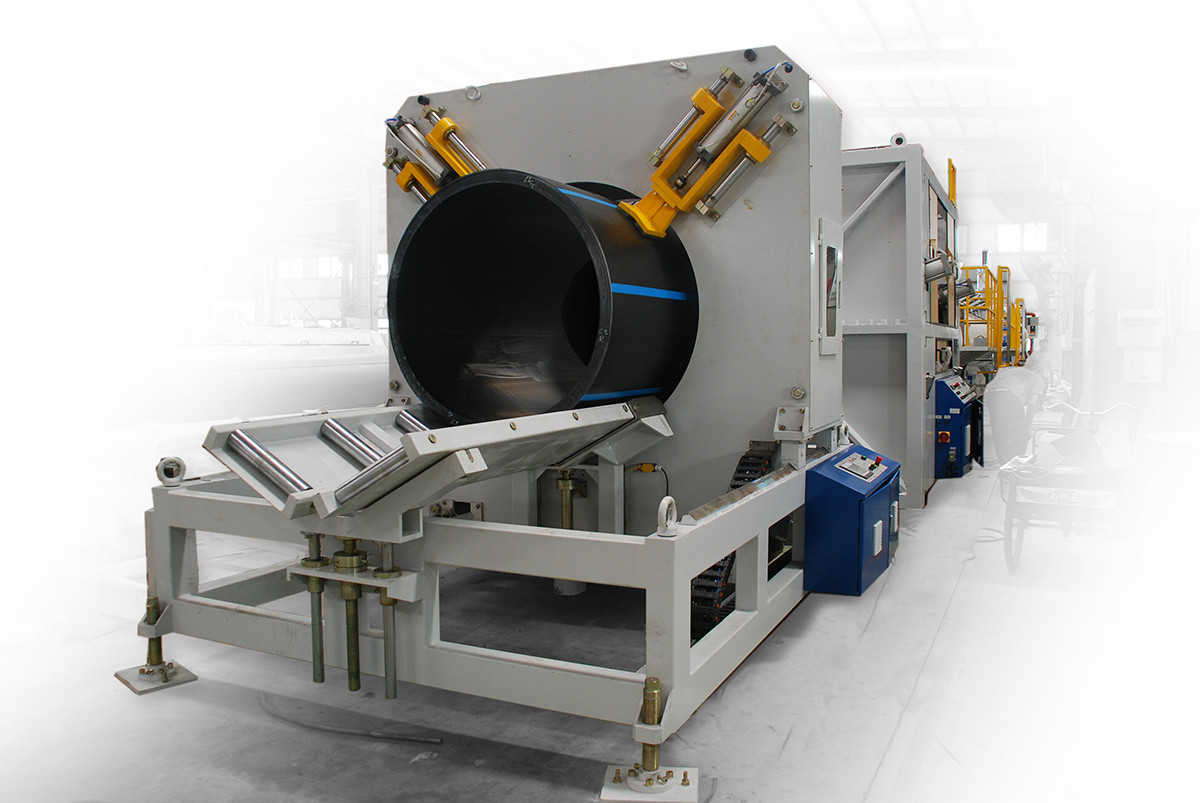

Snijden

Uitgerust met zwerfloos snijmachine, geïmporteerd dubbel hydraulisch mesvoersysteem, snijbereik ODØ500-Ø1200, maximale buisdikte tot 80 mm;

Het snijpunt is vlak, glad en zonder flenzen, milieubeschermende productie; V-type klemmen,terwijl het veranderen van de specificatie,het heeft alleen elektrische aanpassing nodig,vermindert de arbeidsintensiteit en verbetert de efficiëntie;

Innovatieve geleidende ringen en koolstofborstels zorgen voor nauw contact en verminderen het onderhoud.
