Productdetails:
|
Extrudertype: | 55/110 CONISCHE DUBBELE SCHROEF EXTRUDER | PROFIELGROOTTE: | 1180mm |
---|---|---|---|
Motormacht: | 22kw | Grondstof: | PVC POEDER & ADDITIEVEN |
UITSCHAKELEN: | TWEE ONAFHANKELIJKE SPOREN | KALIBRATIETABEL: | ACHT METER LANG |
Verpakkingsmethode: | HOUTEN DOOS EN FILMPAKKET | Profielgrootte: | Volgens de tekening van klanten |
Levertijd: | binnen 90 dagen | ||
Hoog licht: | Pvc-de Uitdrijvingslijn van het Plintprofiel,PVC-twin-screw-profiel-extrusielijn,8M PVC-profiel-extruderingslijn |
Lijn voor het extruderen van profielen van PVC-basisplaten
Productbeschrijving
Voor de productie van profielen van PVC-platens wordt onze extrusielijn ontworpen op maat van de vraag van de klant.Ontvangst van het monster, we meten de diameter en ontwerpen de mal.
Ontwerpdetails:
Voor deze pvc-basisplaat profiel extruderingslijn willen onze klanten een speciaal gevormd profiel produceren.Het heeft een goede kwaliteit omvormer en elektrische aannemersDe vorm is speciaal verwerkt om het profiel goed te laten functioneren. Onze kalibratie tafel is 8 meter lang. Alle verbindingsonderdelen voor de kalibratie tafel zijn 3mm SUS304.Onze afhaalrubber heeft speciale bochten die de trekkracht van het profiel verzekerenBij de proefloop van deze lijn, extrudeert onze machine perfect profiel.
Specificaties
Model | LB180 | LB240 | LB300 | LB600 |
Maximale breedte van de producten ((mm) | 180 | 240 | 300 | 600 |
Schroefmodel | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
Motorvermogen | 22 kW | 37 kW | 37 kW | 55 kW |
Koelwater ((m3/h) | 5 | 7 | 7 | 10 |
Compressor ((m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
Totale lengte ((m) | 18 m | 22 m | 22 m | 25 m |
Productgegevens

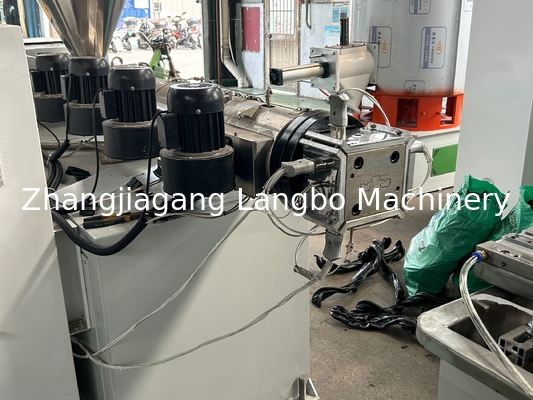

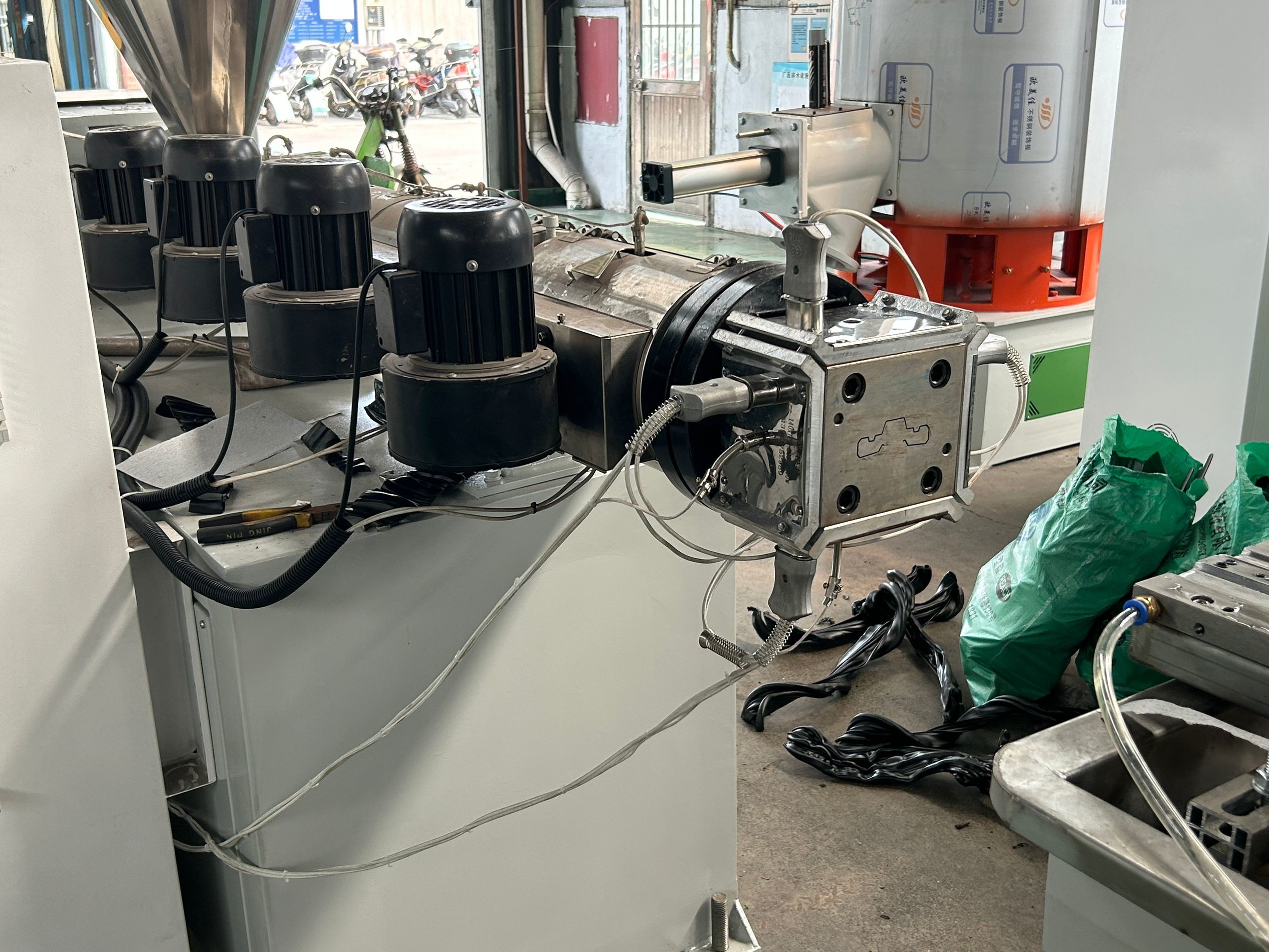

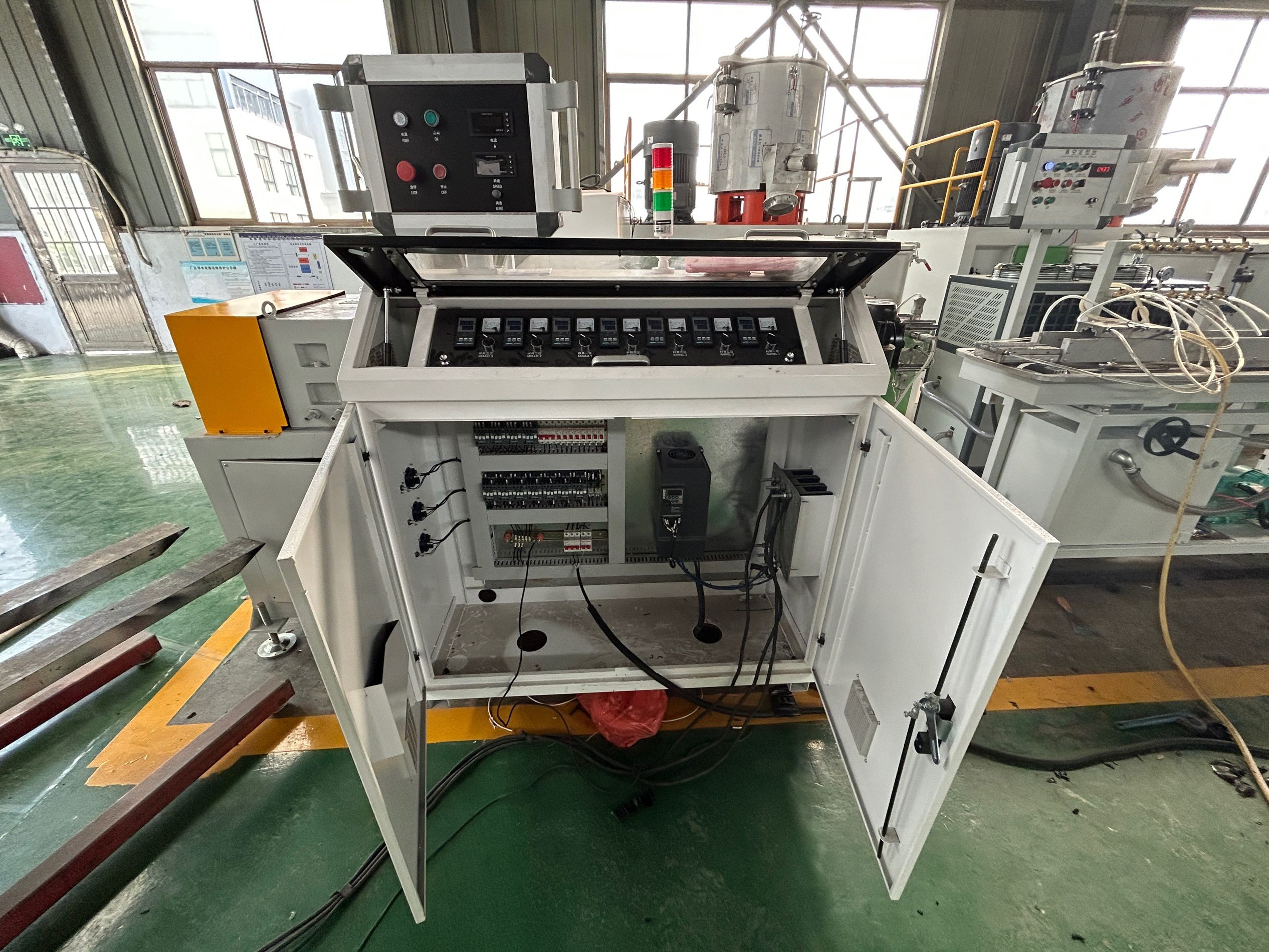

Kegelvormige tweeschroef-extruder
De schroeven zijn speciaal ontworpen en vervaardigd voor de verwerking van droog pvc-poedermengsel.Onze conische tweevoudige schroef extruder ontwerp cater voor de grondstoffen functie verzekeren homogene mengselDe permanente magneet synchrone motor zorgt voor een hoge energie-efficiëntie voor de extruder.Het realiseerde zich de controle van de hele productielijn in één site.
Schimmel
De vorm wordt verwerkt door 40Gr smeden en hardchroom gecoat op de oppervlakte.

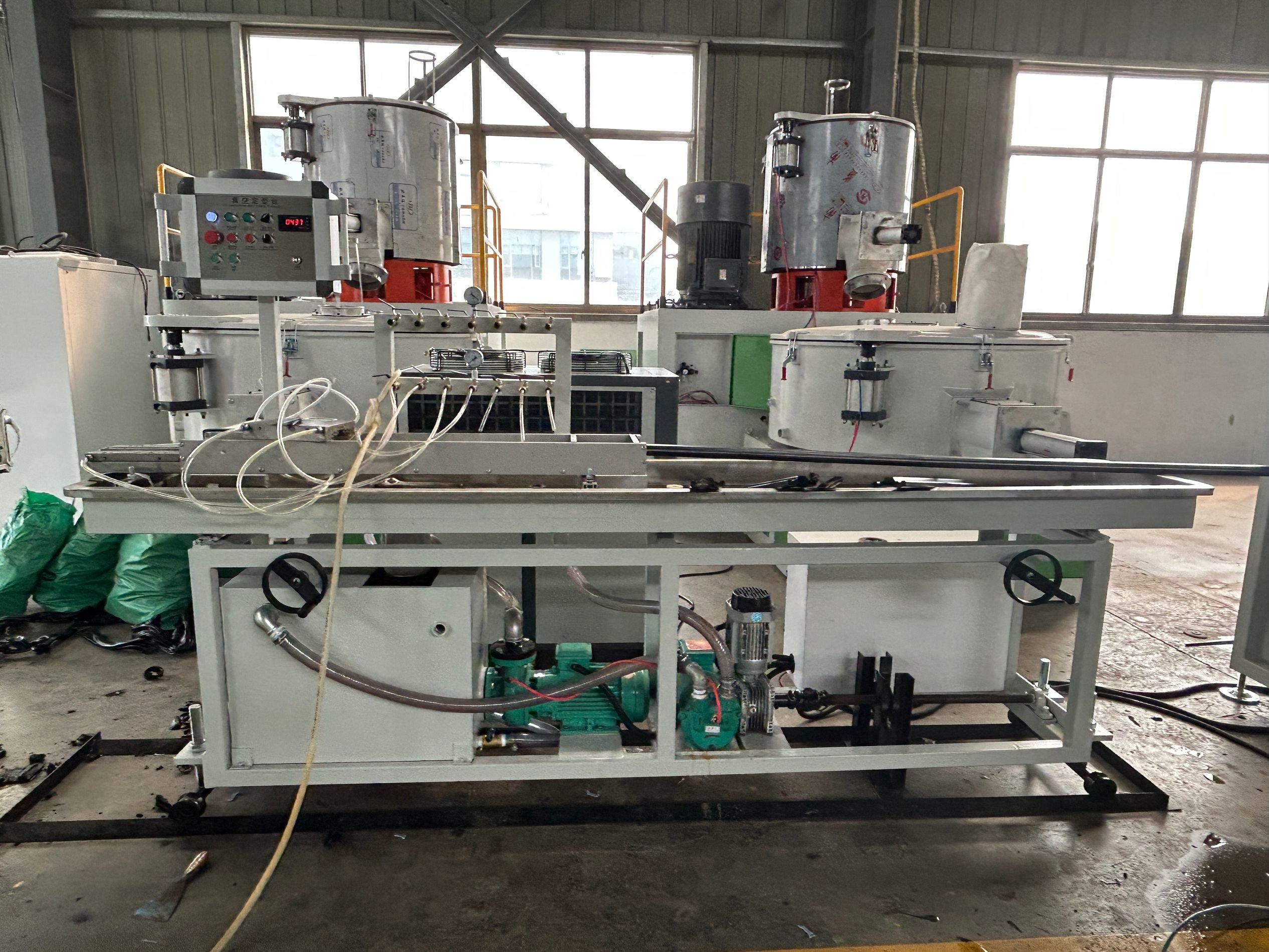

Kalibratie-tabel
De kalibratie tafel heeft een stabiel stalen frame en het hele carrosserie materiaal is SUS 304 roestvrij staal.Met een prachtige inrichting van waterpompen en een vacuümkalibratorEen voldoende lengte van de kalibratie tafel zorgt voor de vormgeving van het PVC-profiel.

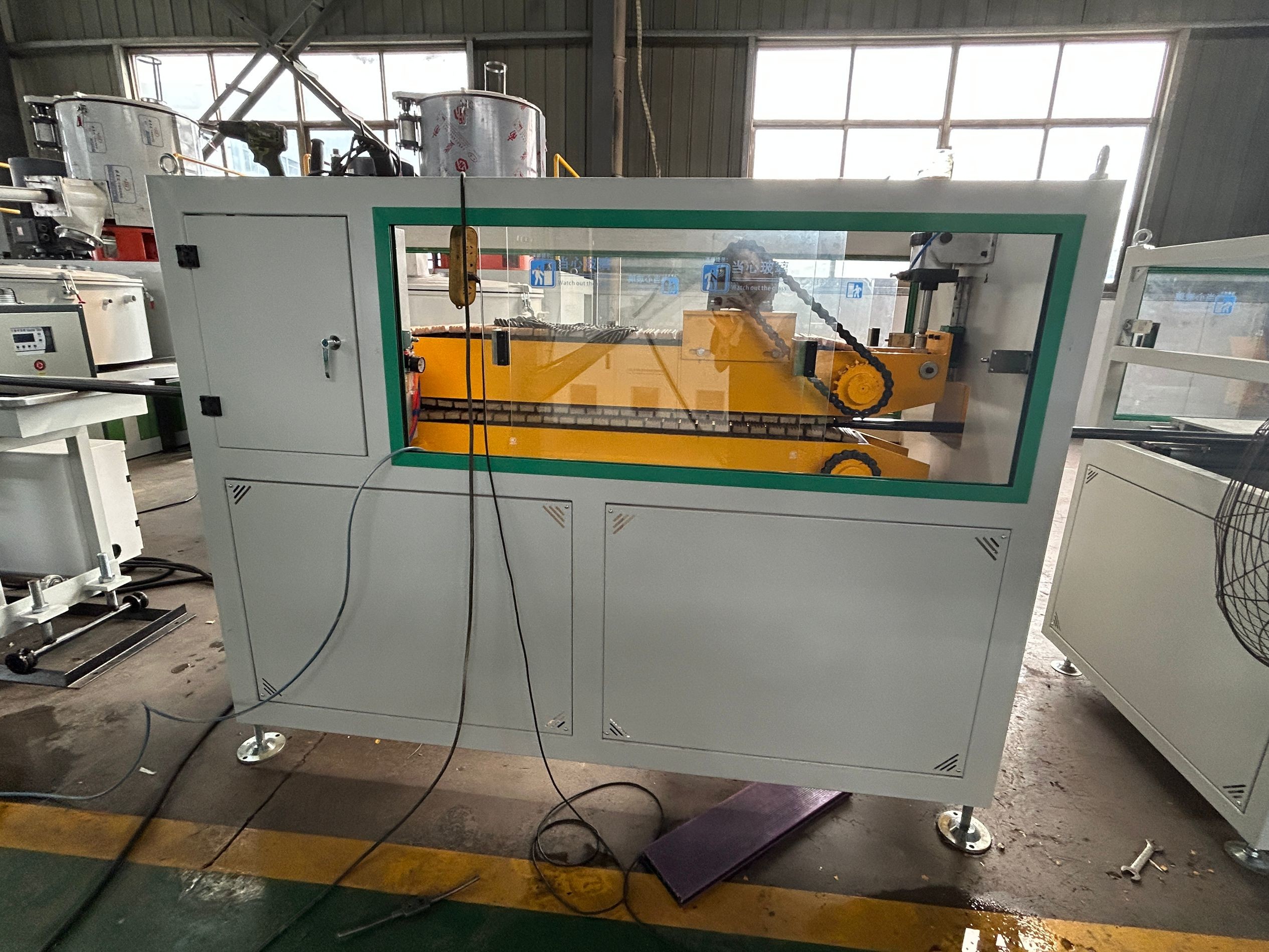

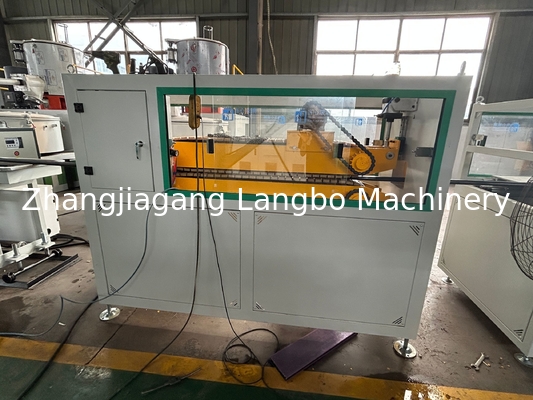

Afhaal
De krachtverdeling langs elke rups heeft voldoende trekkracht.De pneumatische druk is gunstig voor de gemakkelijke aanpassing en bescherming van het product.

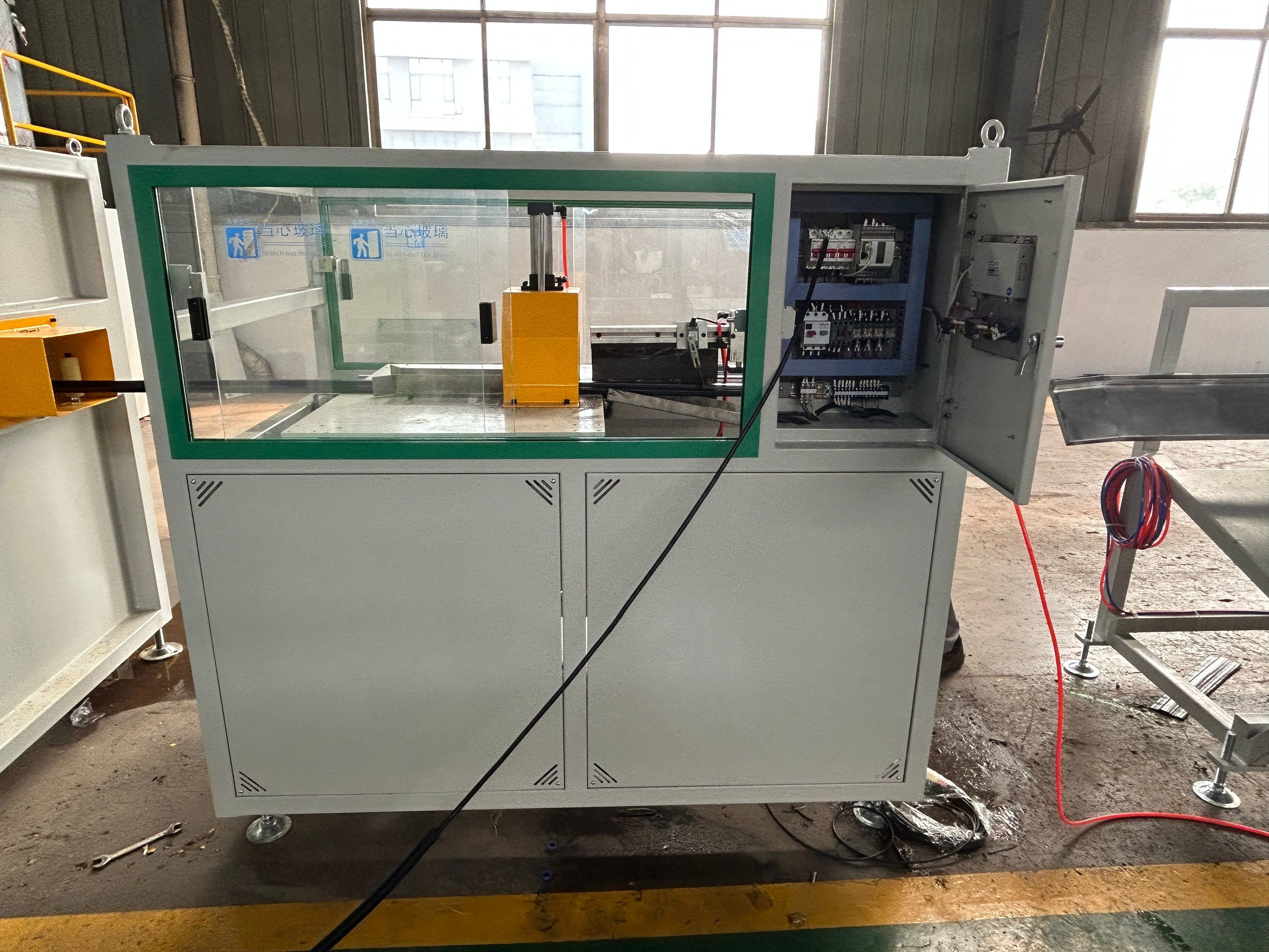

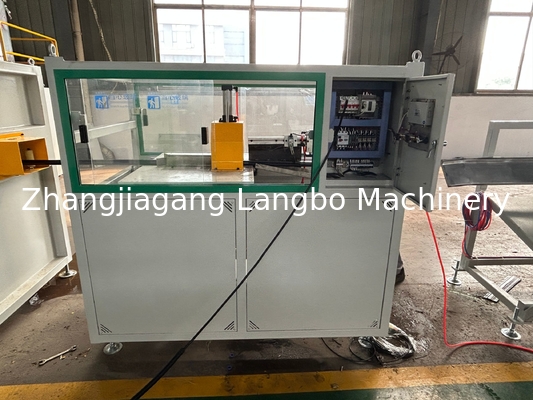

Snijmachine
Het is scherp genoeg om het pvc-profiel te snijden zonder de interne structuur te vernietigen.

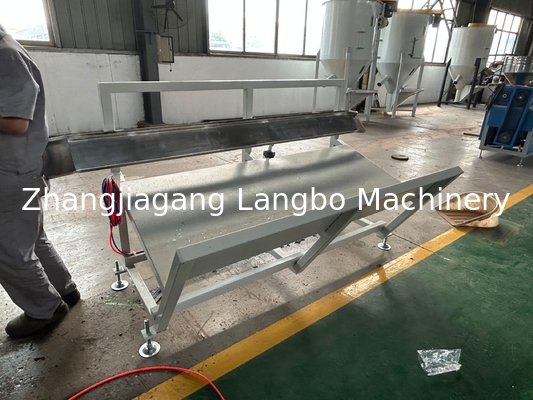

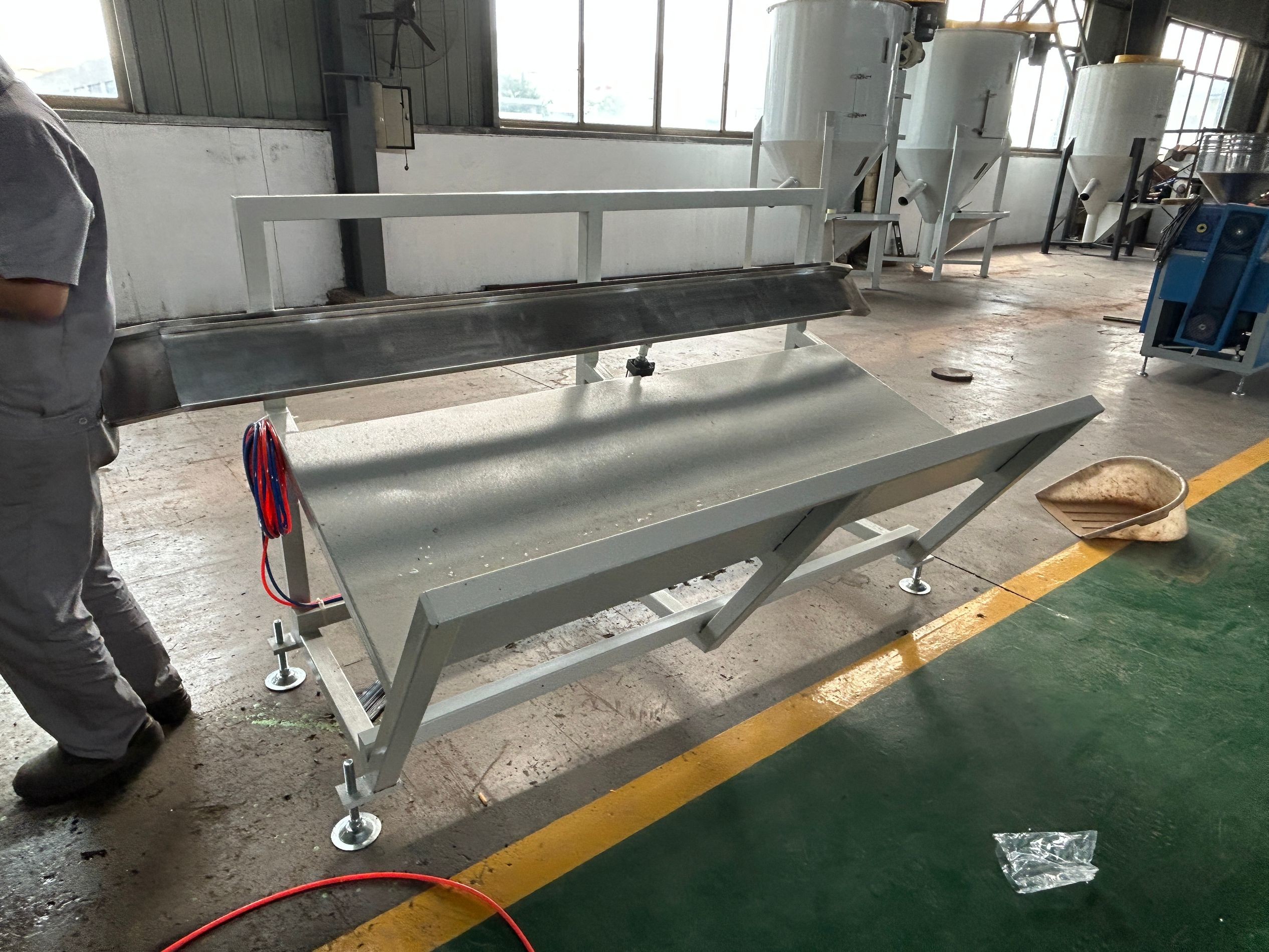

Stacker
Het gesneden product wordt één voor één op de stapler gelegd en de werkers verpakken het in een balk.

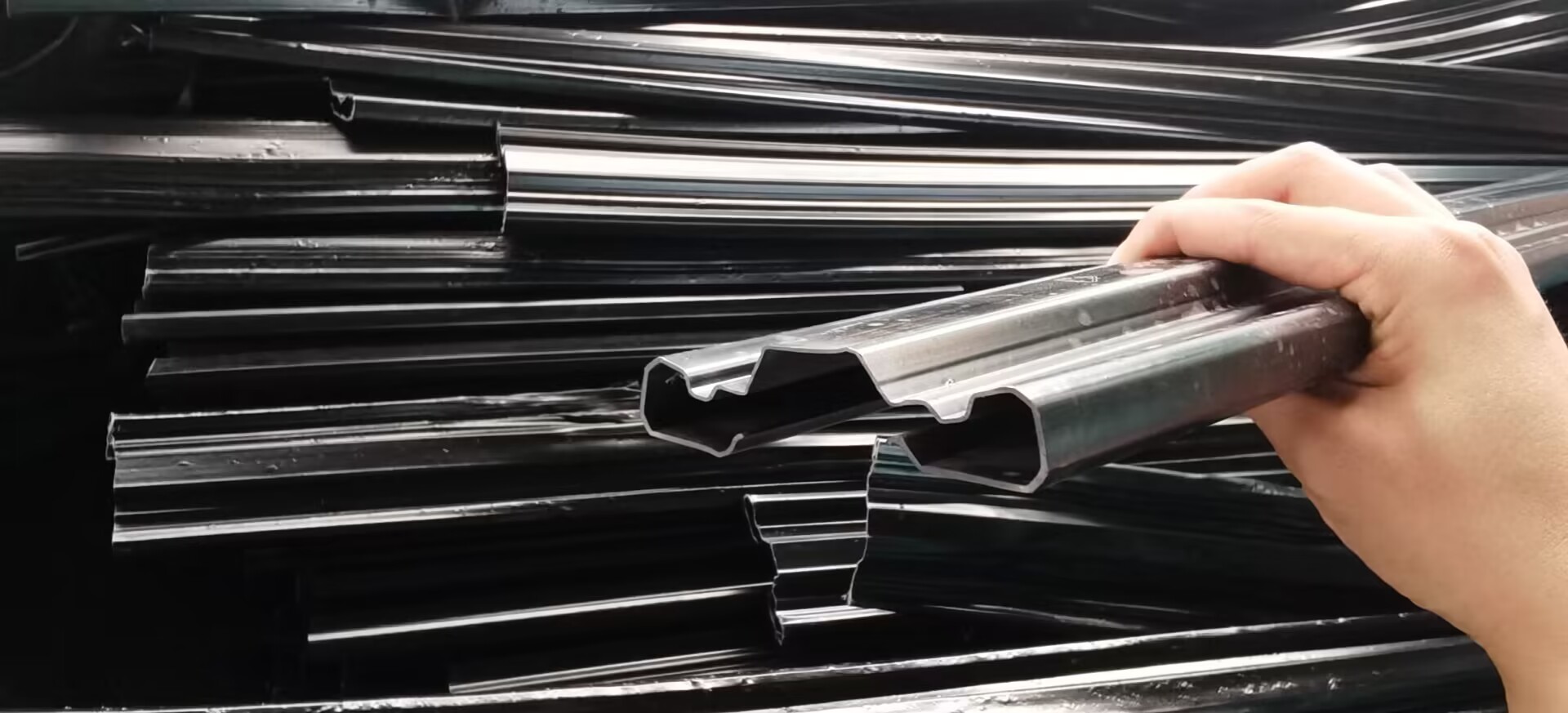

Het eindproduct
De geëxtrudeerde producten hebben een complexe structuur en een glad oppervlak.
